半容积式换热器

一、适用范围:主要用于洗浴用水和生活用水。

二、换热型式:1.-水换热:热媒为蒸汽;2.-水换热:热媒为高温水。

三、结构型式:

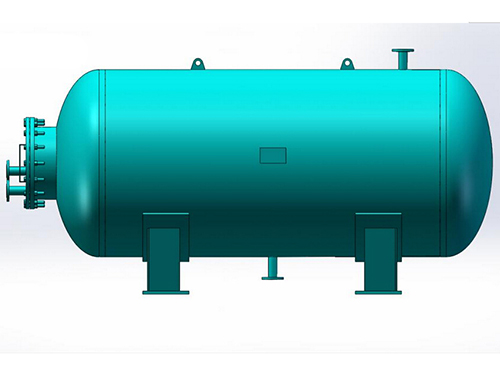

HRV01卧式半容积式换热器(以下简称“HRV01”)

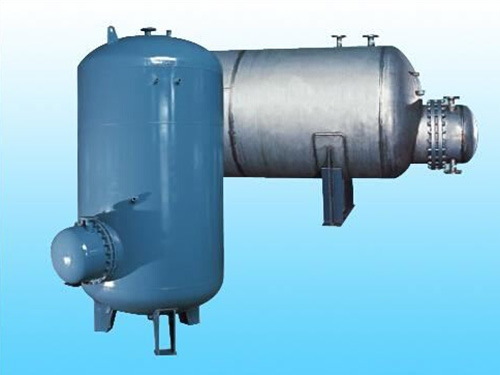

HRV02立式半容积式换热器(以下简称“HRV02”)

四、材料说明:

壳体材质:碳钢、不锈钢、复合板,

换热器材质:碳钢、(304316L)不锈钢

型号       1     2     3     4     5     6     7     8     9     10

容积(m3   0.5   0.7   1.0   1.5   2.0   3.0   5.0   8.0   10.0 15.0

供水m3/h      0.9-2       1-3  2.5-4       3.5-6.5    4-7  5-11 6-15 10-24      14-34      20-50

五、HRV-01/02容积式换热器的主要原理

1)、提高热媒与被加热水流速,变层流换热为紊流换热。

2)、将换热部分与贮热部分完全隔开,达到既提高换热效果又使贮热部分全部贮存热水消除冷、滞水区之目的。

  六、构造特点

1)、将一组改进型的快速换热器内置在贮热容器内,换热器与容器完全隔开,其间由设在换热器壳体上的出水管在容器内将两者连通。

2)、快速换热器为U型管结构,其布置既可使其较大幅度的提高K值和增大换热面积,又保持了U型管之间合适的净距,被加热水侧有较大过水断面,水头损失小,且方便除垢检修。

 七、 HRV-01/02容积式换热器特点

1)、换热量高,“HRV01”、“HRV02”的换热部分为改进的快速换热结构,传热系数K值高,换热面积大,单罐换热能力为同容积导流型容积式加热器的1.52.0倍。

2)、容积利用率高,该系列产品换热与贮热两部分完全隔开,贮热部分贮存的全是换热部分贮存的全是换热部分的最终热水,无冷、温水进入其内,因此罐内无冷、温水区,具有很高的容积利用率。

3)、被加热水侧水头损失≤0.5m,保持了容积式水加热器的水压波动小,水头损失低,有利保持系统冷热水压力平衡之优点。

4)、贮热部分贮存有≥15min设计小时耗热量的调节容积,热媒可按设计小时耗热量供给,无需加大热媒负荷。罐内被加热水的温度变化较平缓,采用可靠、较灵敏的温控装置即可满足自动控制水温之要求。

5)、换热较充分,当以蒸汽压力≤0.4Mpa的饱和蒸汽为热媒时,凝结水出水温度约7075,满足一般蒸汽锅炉要求凝结水回水温度≤80℃的要求。

6)、与容积式加热器相比,罐型小、重量轻,方便安装检修。
